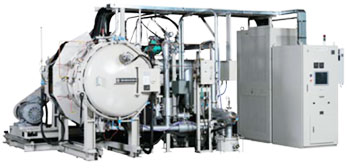

研究用真空多功能烧结炉—PVSG

特点

除真空、加压烧结用之外，也可以作为脱脂、脱气体、烧结、急速冷却用
炉内设置有密封箱。通过抽气，使脱脂时产生的粘接挤挥发物质排出到炉外，不会粘附、污染炉壁和隔热材料。
烧结可在炉内不存在粘接剂挥发物的清洁状态下进行。
在高压气体状态下进行冷却，具有如淬火炉那样的快速冷却功能。
烧结时，可在真空（10^-2Pa）到高压（1010KPa）的大范围内选择压力。另外，温度可加热到2200℃。C，从而可作为各种金属陶瓷等的生产、研究开发炉用。
温度、抽气、加压全部为自动控制。
炉内部件的拆卸、安装方便易行，修理容易实施。

PVSGgr20/20

用途

硬质合金
通过烧结时的加压,达到低压HIP效果
通过烧结后的急速冷却来增强韧性、抗折强度。
MIM
脱脂、脱气、烧结的连续处理
Sm-Co、Nd-Fe等稀土类磁石
氢粉碎 HDR，HDDR
烧结
高速工具钢、工具钢、模具钢
急速加热、淬火、回火退火的连续处理
非氧化物系陶瓷(选择项)
脱脂脱气、烧结的连续处理。(2200℃的烧结的炉)
金属、陶瓷的钎焊
脱气、钎焊的连续处理

技术参数

有效工作区 mmW×H×L	φ200x H200
装炉重量（毛重）*	10 kg
最高温度 ℃	1600 ℃（2200℃ 选择）
工作温度℃	1500℃（2200℃ 选择）
温度分布℃	幅度10℃
烧结加压压力	1MPa（0.90MPa）
抽气时间	大气压至7×10^-2 Pa 30分钟
极限真空 Pa	7×10^-2 Pa
脱蜡工艺	N₂负压、H₂大气压（选择）
烧结工艺	真空、气压烧结（分压、微压）、微正压、正压（只适用压力炉）
冷却工艺	真空、封闭（加压）、强制（加压）

真空烧结快冷炉 —PHSG

PHSGgr30/30/125

特点

岛津近年开发的极具特色的生产炉。被大量用于可转位刀片的生产。
具有连续炉同样的快速升温、快速冷却功能。因此，可以实现高效率的生产。
在炉内有大型冷却风扇和热交换器，在高温真空状态下风扇旋转，从而实现了高温下的快速冷却。
可以实现小批量、多品种的生产
在高温阶段的快速冷却，抑制钴析出到合金表面，可提高涂层的结合强度。

技术参数

有效工作区mm W×H×L	300x 300x 1250
装炉重量（毛重）*	260
最高温度 ℃	1600 ℃
工作温度 ℃	1500 ℃
温度分布 ℃	幅度 10℃
抽气时间	大气压至10 Pa A 10分钟
极限真空 Pa	7x10^-1Pa
脱蜡工艺	N₂负压、H₂大气压（选择）
烧结工艺	真空、气压烧结（分压、微压）、微正压、正压（只适用压力炉）
冷却工艺	真空、封闭（加压）、强制（加压）

用途

硬质合金可转位刀片的生产
显著提高性能

PHS真空脱脂加压烧结快冷炉（1MPa）PHS

PHSgr50/50/130

PHSgr30/30/90

特点

PHS炉在日本的硬质合金行业广泛得到应用。其特点是可以显著缩短冷却时间，从而提高生产效率。以往的用法是在PHS炉上做脱蜡烧结（为了缩短处理时间后），再放到低压炉（S-HIP）进行加压烧结处理。
最近，由于1MPa的低压烧结，可以在一定程度上提高产品的抗弯强度和明显减少偏差，因此部分替代6MPa的低压炉使用，从而降低生产成本。

技术参数

型号	PHSgr50/50/130	PHSgr30/30/90
有效工作区 mm W×H×L	500x500x1300	300x300x900
装炉重量（毛重）*	600 kg	150kg
最高温度 ℃	1600 ℃
工作温度 ℃	1500 ℃
温度分布 ℃	幅度 10℃
烧结加压压力	1MPa（0.90MPa）
抽气时间	大气压至6 Pa A 15分钟
极限真空 Pa	7x10^-1Pa
脱蜡工艺	N₂负压、H₂大气压（选择）
烧结工艺	真空、气压烧结（分压、微压）、微正压、正压（只适用压力炉）
冷却工艺	真空、封闭（加压）、强制（加压）

用途

硬质合金的加压烧结、快速冷却

S-HIP低压炉(6MPa低压炉)

HHSgr50/50/120

用途

硬质合金
通过烧结时加压，获得HIP效果。
通过烧结后的急速冷却，增加韧性、抗弯强度。
非氧化系金属陶瓷
脱脂脱气、烧结的一体化处理

技术参数

有效工作区 mm W×H×L	500 x 500 x 1200
装炉重量（毛重）*	800 kg
最高温度 ℃	1600 ℃
工作温度 ℃	1500 ℃
温度分布 ℃	幅度10℃
烧结加压压力	6MPa
抽气时间
极限真空 Pa	7x10^-1Pa
脱蜡工艺	N₂负压、H₂大气压（选择）
烧结工艺	真空、气压烧结（分压、微压）、微正压、正压（只适用压力炉）
冷却工艺	真空、封闭（加压）、强制（加压）

研究用真空多功能烧结炉 PVSG

真空烧结快冷炉 PHSG

PHS真空脱脂加压烧结快冷炉
（1MPa） PHS

S-HIP 低压炉
